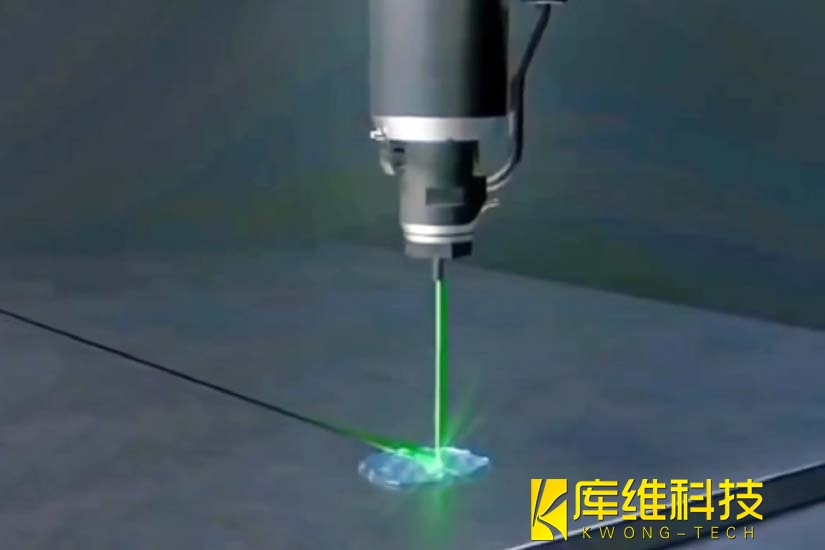

在半導體領域，隨著芯片制造工藝的不斷進步，對于加工技術的精度、效率和質量要求愈發嚴苛。從晶圓切割到微結構制造，每一個環節都需要高度精密且可靠的加工手段。水導激光加工技術作為一種先進的精密加工方法，通過將激光與水射流相結合，為半導體加工帶來了創(chuàng )新性的解決方案。它能夠在實現高精度加工的同時，有效避免傳統加工方式中常見的熱損傷、微裂紋以及污染等問題，從而在半導體制造中發揮著越來越重要的作用，接下來將詳細介紹其在該領域的應用案例。
一、水導激光加工技術在半導體領域的應用案例
（1）硅片切割
在半導體芯片制造中，硅片切割是至關重要的基礎環節。水導激光技術在硅片切割方面展現出了卓越的性能。通過精確控制激光束與水射流的各項參數，能夠使硅片切割的切縫更加整齊，無毛刺和碎屑殘留。與傳統鋸切工藝相比，其切割速度可快 7 - 10 倍，這極大地提高了生產效率，降低了生產成本。同時，水射流的冷卻作用避免了硅片在切割過程中產生熱損傷和微裂紋，從而提高了硅片的切割質量，為后續的芯片制造工藝提供了可靠的基礎。例如，在某知名半導體制造企業的生產線上，采用水導激光切割技術后，硅片的良品率顯著提升，生產效率大幅提高，有力地推動了芯片的大規模生產和技術進步。
（2）激光打孔
SYNOVA 司與 GE 公司合作開發的水導激光打孔技術，最初應用于渦輪葉片氣膜孔的加工，隨后在半導體器件制造中也發揮了重要作用。在半導體器件中，常常需要制造各種微小孔洞，如芯片中的微孔、通孔等，這些孔洞的精度和質量對器件的性能有著關鍵影響。水導激光打孔技術打出的孔邊緣圓滑，沒有毛刺，相比傳統激光打孔技術，加工質量更高。傳統激光打孔可能會(huì )導致孔邊緣粗糙、存在重熔層和微裂紋等問題，而水導激光打孔通過水射流的冷卻和沖刷作用，有效地解決了這些問題，能夠滿足半導體器件對微小孔洞的高精度要求，為半導體器件的性能提升提供了有力支持。
（3）加工微結構
B.Richerzhage 等在硅晶片上的研究成果為微電子技術的發展帶來了新的契機。他們采用水導激光通過由內向外的螺旋軌跡劃切出了周期性的螺旋槽結構，槽道內部沒有熔渣，整體加工質量較好，槽寬約 80μm；還通過間距相等的縱橫直線軌跡直接加工出呈金字塔形的三維結構，其頂部尺寸只有 10×10μm。這些復雜而精密的微結構在微電子器件中具有重要應用價值，例如在微傳感器、微處理器等芯片中，這些微納結構能夠實現特定的物理性能和功能，而水導激光加工技術為其提供了一種有效的制造方法，有助于推動微電子技術朝著更高精度、更復雜結構的方向發展，滿足了現代電子產品不斷小型化、高性能化的需求。
（4）砷化鎵晶片切割
砷化鎵（GaAs）作為一種重要的半導體材料，在加工過程中面臨著一些特殊的挑戰，如工件漂移、毒性氣溶膠污染等問題。Dushkina 等對比了水導激光和傳統精密鋸切工藝切割砷化鎵晶片的情況，結果顯示水導激光切割得到的切縫更整齊，無毛刺和碎屑，且切割速度比鋸切高 7 - 10 倍，同時水射流的存在避免了有毒砷化鎵顆粒向空氣中擴散，保證了生產環境的安全。這不僅解決了加工硬脆性或有毒半導體材料時的環境污染問題，還提高了加工質量和效率，為砷化鎵基半導體器件的制造提供了可靠的加工方法，使得在半導體制造過程中能夠更加安全、高效地利用砷化鎵材料，推動了相關領域的技術發展和應用。
（5）金剛石切片加工
庫維激光的水導激光加工設備在金剛石切片加工方面取得了令人矚目的成果。例如，對不同尺寸的金剛石進行切片加工，切片厚度 0.5mm 時，其切割表面粗糙度、切縫寬度、錐度等指標均達到客戶需求，成品精度高，切面光滑平整無錐度，并且實現了低損耗、高效率、高質量加工。金剛石因其機械硬度極高、熱導率優異、化學惰性強等特點，傳統加工方法效率低且容易產生氧化燒蝕層等問題，而水導激光加工技術將微水射流與激光相結合，集激光的高效率與水的高比熱容于一身，有效解決了金剛石加工的難題，提高了材料利用率，降低了加工成本，為金剛石在半導體等領域的應用拓寬了道路，展示了水導激光技術在加工高硬度材料方面的獨特優勢和巨大潛力。
二、水導激光加工技術在半導體領域也有一個不錯的發展前景
（1）與納米技術相結合，實現更加精細的納米級加工，為量子芯片等前沿領域的發展提供技術支持；
（2）與人工智能技術結合，能夠實現加工過程的智能優化和自動化控制，通過對加工參數的實時監測和調整，進一步提高加工質量和效率，減少人為因素的干擾，降低生產成本，提高生產的靈活性和適應性，滿足市場多樣化的需求；
（3）隨著半導體材料的不斷創(chuàng )新和多樣化，水導激光加工技術將不斷拓展其應用范圍，能夠更好地應對新型半導體材料的加工挑戰，如二維材料、寬禁帶半導體等。
水導激光加工技術在半導體領域的應用已經展現出了令人矚目的成果，從硅片切割到微結構制造，從普通半導體材料到硬脆性或有毒材料，它都以其高精度、高效率、高質量以及環保等優勢，為半導體制造帶來了新的生機與活力。通過不斷地技術創(chuàng )新和工藝優化，該技術有望在未來進一步突破現有的局限，解決面臨的挑戰，從而在半導體產業的發展中扮演更加關鍵的角色，推動整個行業朝著更加先進、高效、智能的方向邁進，為我們的科技生活帶來更多的驚喜和變革，值得我們持續關注和深入研究，以充分挖掘其潛力，助力半導體技術攀登新的高峰，為全球科技進步貢獻力量。
