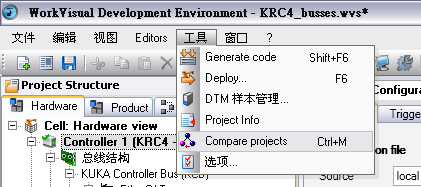

1. 在 WorkVisual 中按序選擇菜單項： 工具 > 比較項目。 窗口 【 比較項目】打開。





2. 選擇需與當前 WorkVisual 項目作比較的項目，例如實際機器人控制系統上的同名項目。

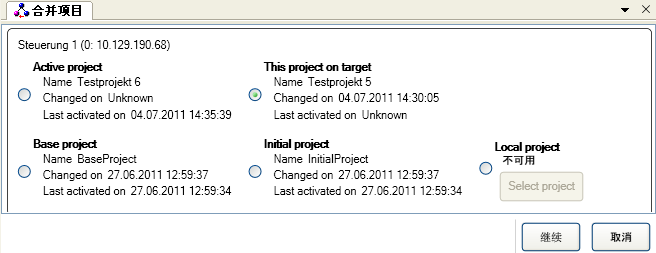

選擇 “ 合并 ” 項目如下圖：





3. 點擊 繼續。 顯示一個進度條。 （如果項目包含多個機器人控制系統，則顯示每個系統的進度條）。



4. 當進度條已填滿且出現狀態顯示 “ 合并準備就緒 ” 時， 點擊 【 顯示區別】鍵。 項目之間的差異即以一覽表的形式顯示出來。若未發現差異，則在信息窗口中顯示與此相關的訊息。 繼續執行第 ?8 步。隨后無需執行后續步驟。



5. 對每種差異均應選擇需采用的狀態。 不必一次過完成所有差異的這種選擇。如果合適的話，也可保留默認選擇。



6. 按動 合并，以將更改傳給 WorkVisual 應用。



7. 重復步驟 5 和 6 任意多次。 這樣，可逐步編輯各個區域。若不再有其他區別，則顯示以下信息： 無其它區別。



8. 關閉窗口 【 比較項目】



9. 若在機器人控制系統的項目中改變了附加軸的參數，則必須在 WorkVisual中將其更新：



  1） 為這些附加軸打開窗口 機器參數配置。



  2） 在 一般軸相關機器參數區域內按用于導入機器參數的按鍵。數據即被更新。



10. 保存項目。



項目比較示例

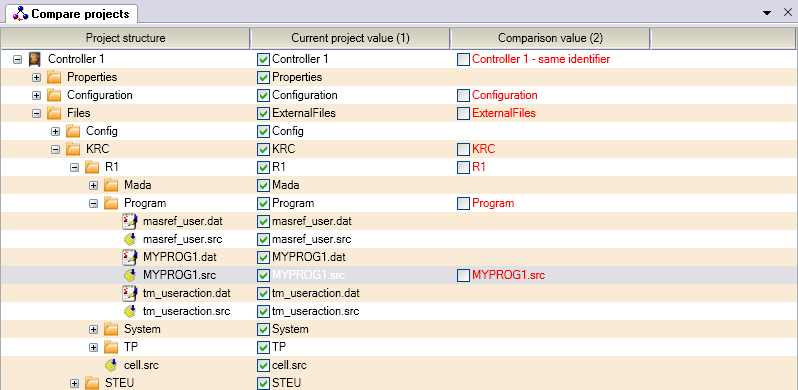

項目比較概覽如下圖





決定應該應用文件的哪種狀態

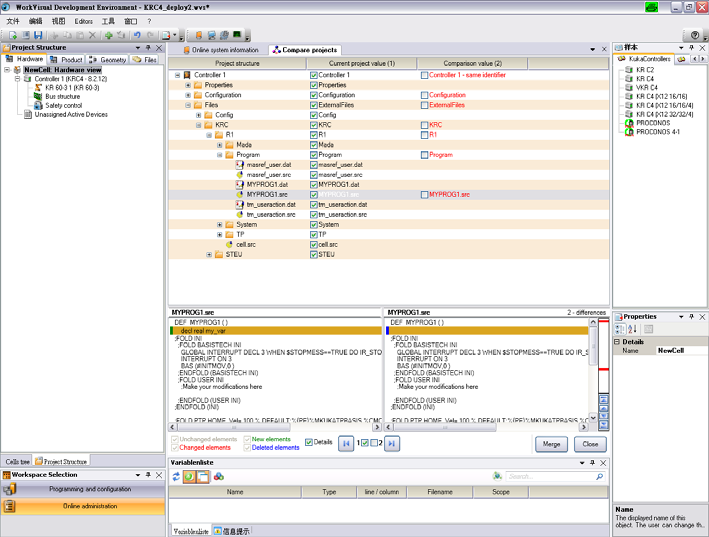

示例： 合并項目如下圖：

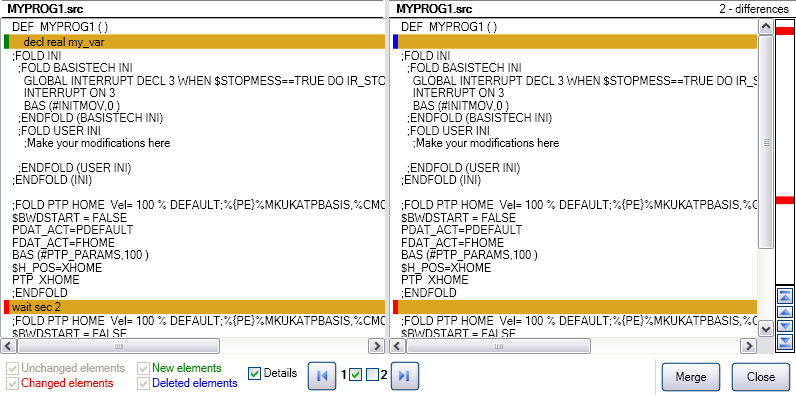

【 詳細信息】功能鍵激活時，可顯示不同文件之間的差異



示例： 細節已更新如下圖
