庫卡機器人 KRC 4 初次安裝軟件操作方法 ：既可利用操作界面也可利用靜默模式來進行安裝。

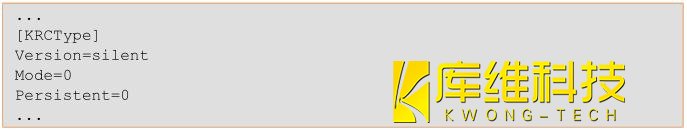

Controller.ini



1  利用庫卡機器人 操作界面： 模式和持久性不是至關重要的



2  不用庫卡機器人 操作界面： 需注意模式和持久性（模式 =0 => 創(chuàng )建映射；模式 =1 =>恢復映射）



以下菜單項可用于結束 KR C 系統還原：



1 重啟



使庫卡機器人控制系統重新啟動；如果 LED 熄滅，必須拔出庫卡 U 盤，不然系統將受 U 盤導引而啟動。



在靜默模式狀態下重啟過程將自動執行，且庫卡 U 盤無需拔出， 因為它會(huì )被自動關閉。



庫卡機器人操作步驟 在該項操作方式里，需要使用一個外置監視器和顯卡。



準備工作



1. 提前關閉另一臺電腦里的靜默模式 （版本 = 靜默）2. 將 Image*C.wim 和 Image*D.wim 復制到 U 盤文件夾 《映射》里處置方式1. 庫卡機器人控制系統關機



2. 插上具有起動功能且帶有映射文件的庫卡 U 盤，然后重啟控制系統

3. 按序打開菜單： 開始 > 映射 > 恢復映射

創(chuàng )建映射如下圖：





窗口 【 恢復 HDD】打開



4. 選中 【USB 啟動盤】

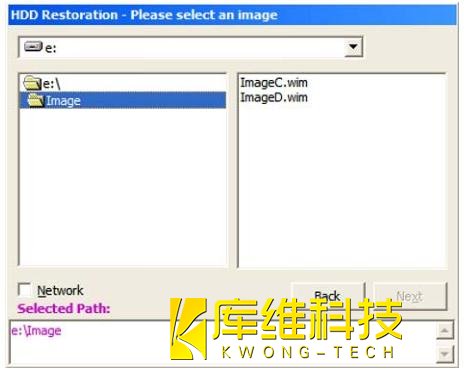

選擇映射如下圖：





5. 為分區 C 選取存儲器映射 C.WIM，或為分區 D 選取存儲器映射 D.WIM ?？偸墙蓚€(gè)分區。 點擊 【 下一步】鍵繼續。就此建立硬盤映射。



6. 按序打開菜單： 開始 > 系統 > 重啟。

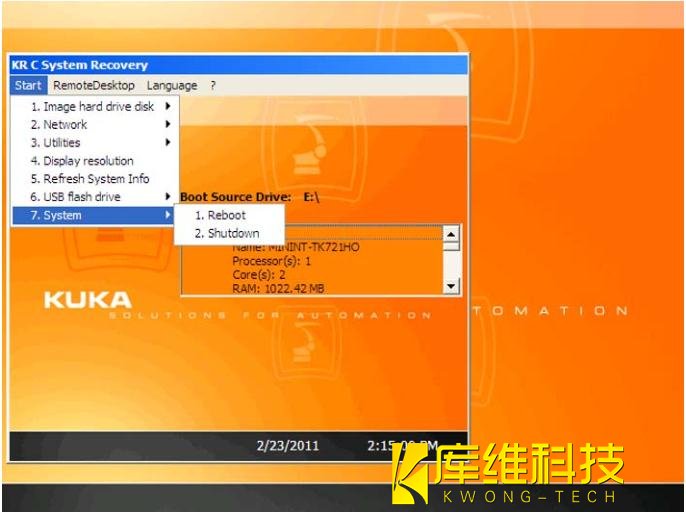

重啟 / 關機如下圖：





7. 庫卡機器人控制系統關機，撥出 U 盤，然后重啟控制系統。



8. 插入附帶工藝包的 U 盤。



9. 在主菜單選擇： 投入使用 > 安裝附加軟件 。



10. 點擊 【 新軟件】軟鍵。 如果 U 盤里的一個軟件未能顯示出來，則點擊【 刷新】鍵。



11. 選中需安裝的軟件，然后點擊 【 安裝】鍵。 用 【 是】回答安全詢問。 文件被復制到硬盤。



12. 如希望從該 U 盤裝入另一工藝包，則重復執行第 12 步。



13. 重新開啟控制系統。



14. 按序打開菜單： 文件 > 恢復 > 全部



需要時可傳送或激活 WorkVisual 項目。



15. 點擊 【 是】確認安全詢問。 已存檔的文件在機器人控制系統里重新恢復。



當恢復過程結束時，屏幕出現相關的訊息。



16. 如果已從 U 盤完成還原： 拔出 U 盤。



注意：如果正從 U 盤執行還原： 只有當 U 盤上的 LED 熄滅之后方可拔除 U 盤。 否則會(huì )導致 U 盤受損。



17. 重新開啟機器人控制系統。



18. 切換到用戶組 【專家】



19. 打開菜單項： 投入運行 > 機器人數據。



20. 檢查機器人序列號，填寫機器人名稱。
