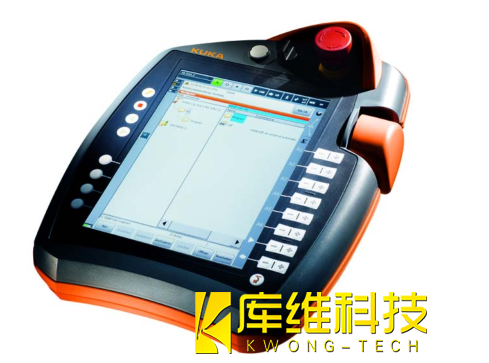

庫卡 smartPAD 插接在機器人控制系統的接線端 X19 上。



庫卡 smartPAD 擁有獨立的 Windows CE 操作系統。



控制系統與顯示器通過 RDP （ RDP=R Remote D Desktop P Protocol，遠程桌面協議）而銜接。



其中可以熱插，即于運行期間插接或拔除。




庫卡 smartPAD 的功能介紹：

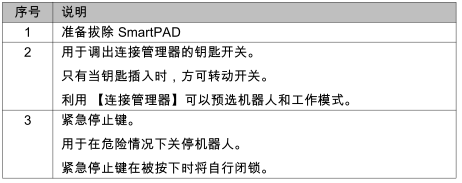

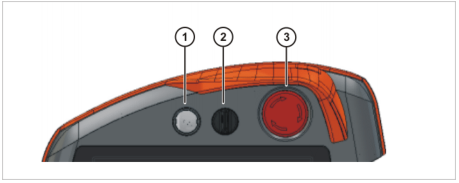

庫卡 smartPAD 正面上側視圖如下：

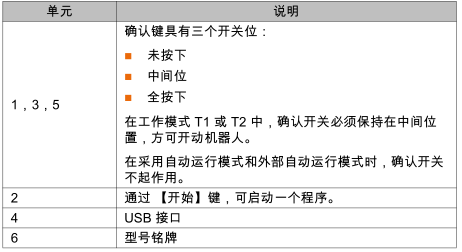

庫卡 smartPAD 背面如下圖：







庫卡 smartPAD 的基礎數據：



注意：在使用 smartPAD 延長線時，只允許使用 兩條延長線。 線纜全長不得超過 50m。



已拔出的工業機器人 smartPAD：



如果工業機器人 smartPAD 已拔出，則無法再通過 smartPAD 上的緊急停止按鍵來使設備停機。 因此必須在機器人控制系統上外接一個緊急停止裝置。運營商應負責將已拔出的 smartPAD 立即從設備中撤離并將其妥善保管。保管處應遠離在工業機器人處作業的工作人員的目視和作用范圍。 其中目的是為了防止有效的和無效的緊急停止裝置被混淆。如果沒有注意該措施， 則有可能造成人員嚴重身體傷害乃至致命或者巨大的財產損失。
