庫卡機器人控制柜的鎮流電阻：



機器人的鎮流電阻用于制動過程中產生的中間回路電壓的放電。



制動時的放電形式：



1 制動斬波 -> 中間回路電壓瞬間放電



2 短路制動 -> 所有電能一次性放電



在 KR C4 標準供貨狀態中，已嵌裝兩個鎮流電阻。



如客戶需要，也可附加選裝兩個鎮流電阻。



每個鎮流電阻為 22 Ohm。 這些鎮流電阻并聯連接，因此總電阻值為 11Ohm。

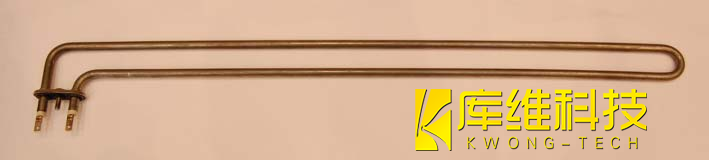

庫卡機器人鎮流電阻如下圖：





這些鎮流電阻通過一個測溫傳感器接受超溫監控。



測溫傳感器與控制柜接線端 X30 相接。

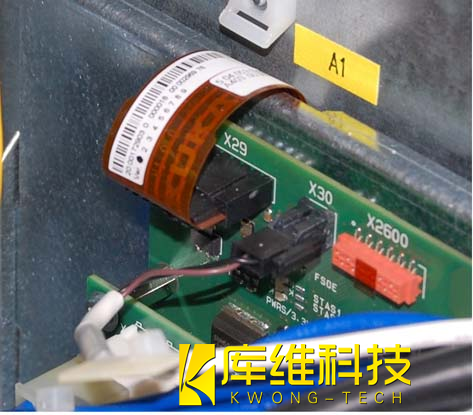

庫卡機器人控制柜 (CCU ) 上的 EDS如下圖



如果存在錯誤，機器人就有可能受到非安全狀態的損害；對此 HMI 會(huì )顯示與此相關的訊息。



鎮流電阻更換步驟



1. 將控制系統關機并采取措施防止其被無意重啟



2. 拆除控制柜背板



3. 拔出鎮流電阻的連接線 （3）

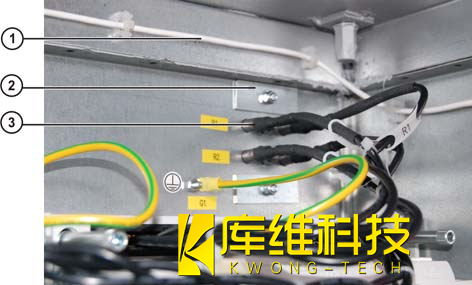

鎮流電阻的固緊如下圖：





   1 測溫傳感器線路



   2 固定螺絲



   3 連接線



4. 松開固定螺絲 （2）



5. 更換鎮流電阻



6. 裝入新的鎮流電阻并固定



7. 將連接線推入，其中需注意 極性搭配！



8. 裝上背板



9. 實施功能測試
